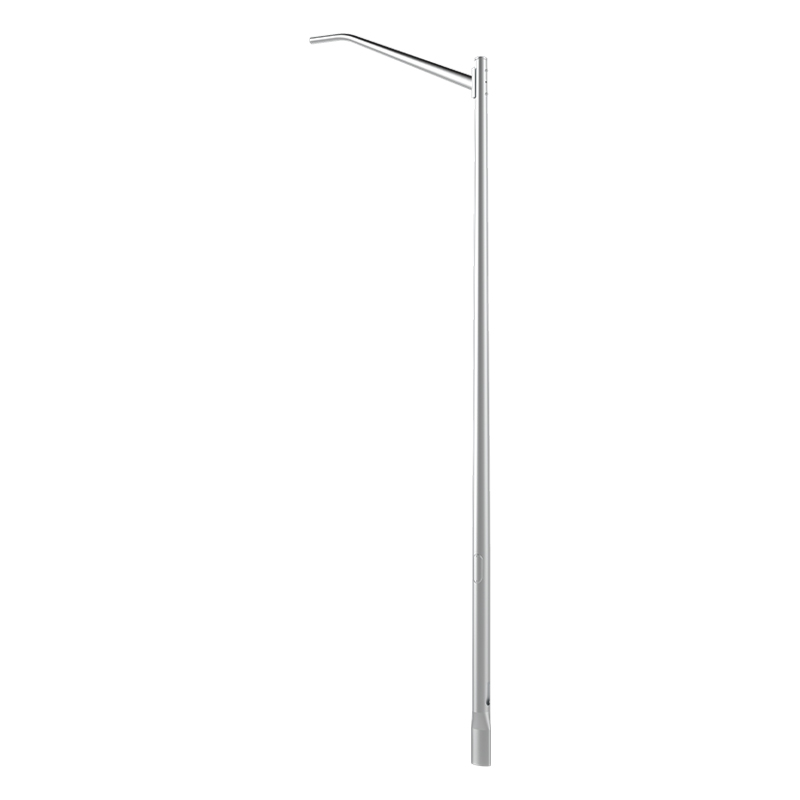

Palo Conico in Alluminio da 20-40 Piedi, Montaggio Interrato

PALO

Conforme alla norma ASTM B221, l'albero e il braccio del palo saranno realizzati tramite estrusione
AL6063. Dopo la saldatura della flangia di base, l'intero albero verrà sottoposto a trattamento termico T6 a tutta lunghezza.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

INCORPORA DETTAGLI

L'accesso al filo sarà previsto 24'' sopra il fondo del palo, con il fondo del palo appiattito per impedire la rotazione dell'albero del palo.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni

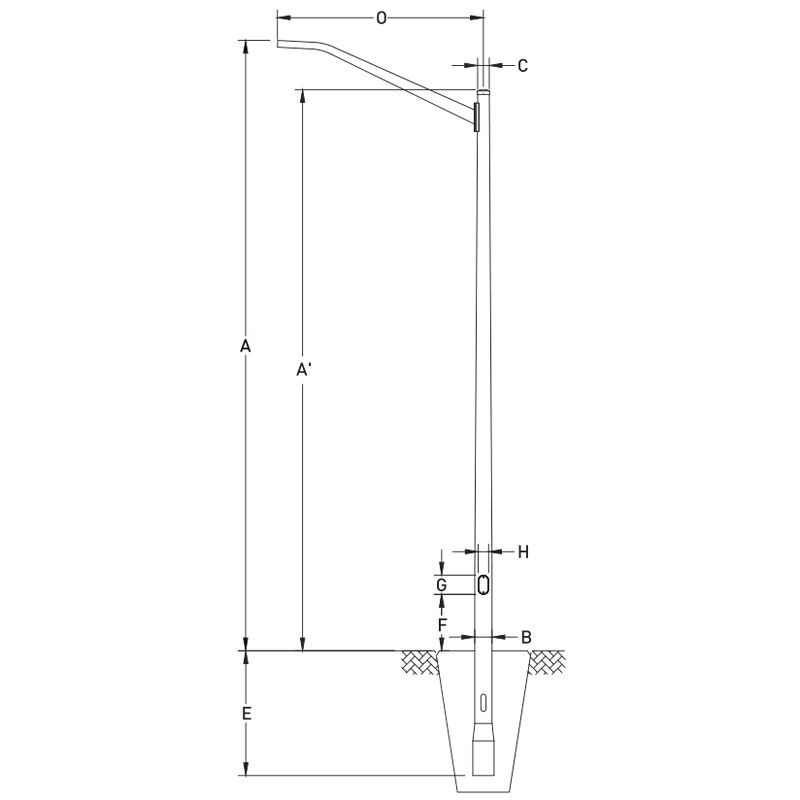

Codice articolo	Altezza di montaggio "Ft" A	Braccio Lunghezza "Ft" O	Palo Altezza "Ft" A'	Incorporare Lunghezza "Ft" E	In basso Dia "In" B	Top Dia "In" C	Muro Spessore "In"	Porta Altezza "In" F	Porta Dimensione "In" H*G	Circa Peso "Ibs"
Codice articolo
AP-60-45-C-19-X-XX-XX	20	4	19	4	6	4.5	0.156	18	3*5	92.68
AP-60-45-C-18-X-XX-XX	20	6	18	4	6	4.5	0.156	18	3*5	92.55
AP-60-45-C-17-X-XX-XX	20	8	17	4	6	4.5	0.156	18	3*5	94.78
AP-60-45-D-19-X-XX-XX	20	4	19	4	6	4.5	0.188	18	3*5	100.02
AP-60-45-D-18-X-XX-XX	20	6	18	4	6	4.5	0.188	18	3*5	107.87
AP-60-45-D-17-X-XX-XX	20	8	17	4	6	4.5	0.188	18	3*5	111.17
AP-60-45-C-24-X-XX-XX	25	4	24	4	6	4.5	0.156	18	3*5	109.6
AP-60-45-C-23-X-XX-XX	25	6	23	4	6	4.5	0.156	18	3*5	135.78
AP-60-45-C-22-X-XX-XX	25	8	22	4	6	4.5	0.156	18	3*5	127
AP-60-45-D-24-X-XX-XX	25	4	24	4	6	4.5	0.188	18	3*5	122.9
AP-60-45-D-23-X-XX-XX	25	6	23	4	6	4.5	0.188	18	3*5	131.34
AP-60-45-D-22-X-XX-XX	25	8	22	4	6	4.5	0.188	18	3*5	127.24
AP-70-45-C-24-X-XX-XX	25	4	24	5	7	4.5	0.156	18	4*6	128.34
AP-70-45-C-23-X-XX-XX	25	6	23	5	7	4.5	0.156	18	4*6	132.15
AP-70-45-C-22-X-XX-XX	25	8	22	5	7	4.5	0.156	18	4*6	132.84
AP-70-45-D-24-X-XX-XX	25	4	24	5	7	4.5	0.188	18	4*6	151.14
AP-70-45-D-23-X-XX-XX	25	6	23	5	7	4.5	0.188	18	4*6	154.18
AP-70-45-D-22-X-XX-XX	25	8	22	5	7	4.5	0.188	18	4*6	154.07
AP-80-45-D-29-X-XX-XX	30	4	29	5	8	4.5	0.188	18	4*6	195.3
AP-80-45-D-28-X-XX-XX	30	6	28	5	8	4.5	0.188	18	4*6	194.26
AP-80-45-D-27-X-XX-XX	30	8	27	5	8	4.5	0.188	18	4*6	193.29
AP-80-45-D-34-X-XX-XX	35	4	34	5	8	4.5	0.188	18	4*6	220.05
AP-80-45-D-33-X-XX-XX	35	6	33	5	8	4.5	0.188	18	4*6	193.29
AP-80-45-D-32-X-XX-XX	35	8	32	5	8	4.5	0.188	18	4*6	220.05
AP-80-45-E-34-X-XX-XX	35	4	34	5	8	4.5	0.25	18	4*6	230.83
AP-80-45-E-33-X-XX-XX	35	6	33	5	8	4.5	0.25	35	4*6	229.86
AP-80-45-E-32-X-XX-XX	35	8	32	5	8	4.5	0.25	18	4*6	287.74
AP-10-60-D-34-X-XX-XX	35	4	34	6	10	6	0.188	18	4*8	293.56
AP-10-60-D-33-X-XX-XX	35	6	33	6	10	6	0.188	18	4*8	290.76
AP-10-60-D-32-X-XX-XX	35	8	32	6	10	6	0.188	18	4*8	285.07
AP-80-45-D-38-X-XX-XX	40	6	38	6	8	4.5	0.188	18	4*6	273.47
AP-80-45-D-37-X-XX-XX	40	8	37	6	8	4.5	0.188	18	4*6	271.09
AP-80-45-E-38-X-XX-XX	40	6	38	6	8	4.5	0.25	18	4*6	260.55
AP-80-45-E-37-X-XX-XX	40	8	37	6	8	4.5	0.25	18	4*6	265.23
AP-10-60-D-38-X-XX-XX	40	6	38	6	10	6	0.188	18	4*8	323.43
AP-10-60-D-37-X-XX-XX	40	8	37	6	10	6	0.188	18	4*8	320.9
