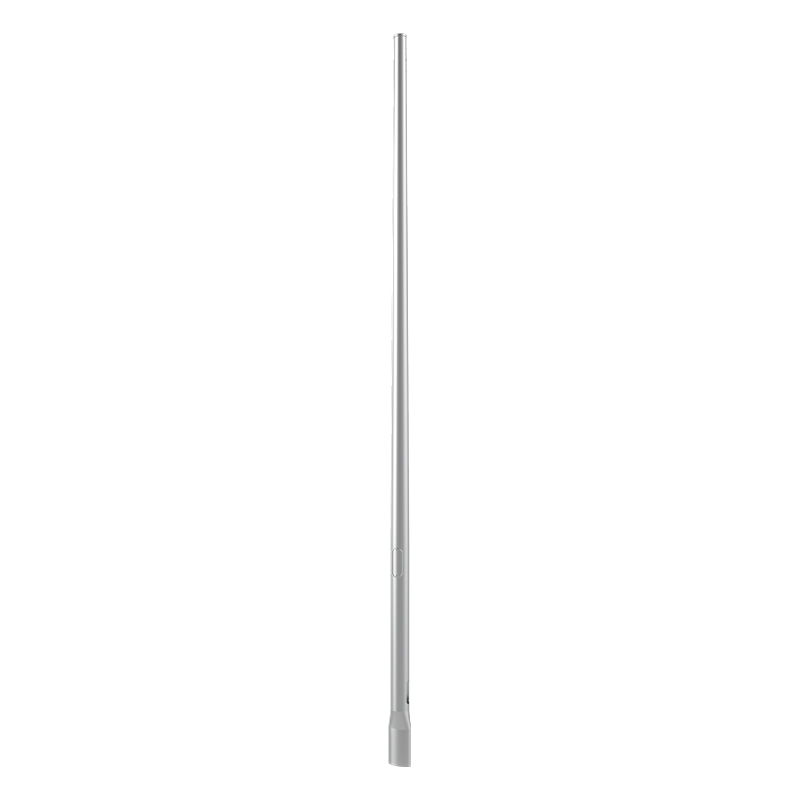

Palo Conico in Alluminio con Coperchio Superiore da 10-40 Piedi, Montaggio Interrato

PALO

A conferma della norma ASTM B221, l'albero del palo sarà realizzato in AL6063 estruso.
Dopo la saldatura della flangia di base, l'intero albero verrà sottoposto a trattamento termico T6 a tutta lunghezza.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

INCORPORA DETTAGLI

L'accesso al filo sarà previsto 24'' sopra il fondo del palo, con il fondo del palo appiattito per impedire la rotazione dell'albero del palo.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni

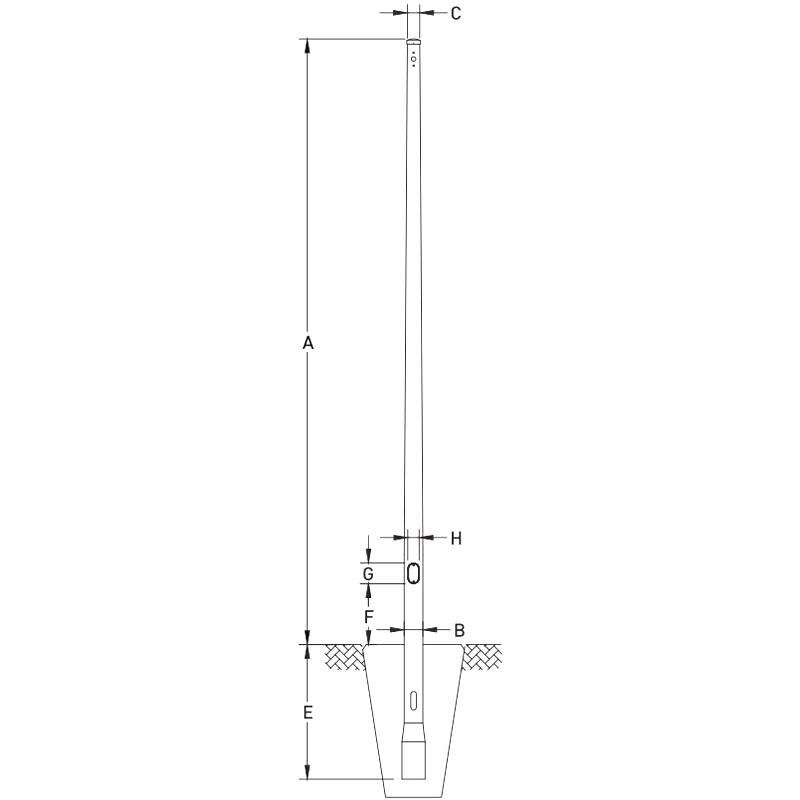

Codice articolo	Altezza di montaggio "Ft" A	Lunghezza incorporata "Ft" E	Diametro inferiore "In" B	Diametro superiore "In" C	Spessore della parete "In"	Altezza della porta "In" F	Dimensioni della porta "In" H*G	Peso approssimativo "Ibs"
Codice articolo
AP-40-30-B-10-X-XX-XXXX	10	3	4	3	0.125	18	2*4	28.85
AP-40-30-B-12-X-XX-XXXX	12	3	4	3	0.125	18	2*4	31.89
AP-40-30-B-14-X-XX-XXXX	14	3	4	3	0.125	18	2*4	35.53
AP-60-40-B-16-X-XX-XXXX	16	4	6	4	0.125	18	3*5	58.03
AP-60-40-C-16-X-XX-XXXX	16	4	6	4	0.156	18	3*5	71.94
AP-60-40-D-16-X-XX-XXXX	16	4	0	4	0.188	18	3*5	85.83
AP-60-40-B-18-X-XX-XXXX	18	4	0	4	0.125	18	3*5	63.5
AP-60-40-C-18-X-XX-XXXX	18	4	6	4	0.156	18	3*5	78.78
AP-60-40-D-18-X-XX-XXXX	18	4	6	4	0.188	18	3*5	94.03
AP-60-40-B-20-X-XX-XXXX	20	4	6	4	0.125	18	3*5	69.01
AP-60-40-C-20-X-XX-XXXX	20	4	6	4	0.156	18	3*5	85.63
AP-60-40-D-20-X-XX-XXXX	20	4	6	4	0.188	18	3*5	102.28
AP-60-40-D-25-X-XX-XXXX	25	4	6	4	0.188	18	3*5	122.74
AP-70-40-C-25-X-XX-XXXX	25	5	7	4	0.156	18	4*6	123.84
AP-70-40-D-25-X-XX-XXXX	25	5	7	4	0.188	18	4*6	148.11
AP-80-45-C-25-X-XX-XXXX	25	5	8	4.5	0.156	18	4*6	140.99
AP-80-45-D-25-X-XX-XXXX	25	5	8	4.5	0.188	18	4*6	168.68
AP-70-40-D-30-X-XX-XXXX	30	5	1	4	0.188	18	4*6	170.47
AP-80-45-D-30-X-XX-XXXX	30	5	8	4.5	0.188	18	4*6	194.18
AP-80-45-E-30-X-XX-XXXX	30	L	8	4.5	0.25	18	4*6	256.02
AP-10-60-D-30-X-XX-XXXX	30	6	10	6	0.188	18	4*8	250.36
AP-10-60-E-30-X-XX-XXXX	30	6	10	6	0.25	18	4*8	330.03
AP-80-45-D-35-X-XX-XXXX	35	5	8	4.5	0.188	18	4*6	216.01
AP-80-45-E-35-X-XX-XXXX	35	6	8	4.5	0.25	18	4*6	284.93
AP-10-60-D-35-X-XX-XXXX	35	6	10	6	0.188	18	4*8	277.69
AP-10-60-E-35-X-XX-XXXX	35	5	10	6	0.25	18	4*8	366.19
AP-80-45-D-40-X-XX-XXXX	40	5	8	4.5	0.188	18	4*6	239.86
AP-80-45-E-40-X-XX-XXXX	40	0	8	4.5	0.25	18	4*6	315.61
AP-10-60-D-40-X-XX-XXXX	40	6	10	6	0.188	18	4*8	307.3
AP-10-60-E-40-X-XX-XXXX	40	6	10	6	0.25	18	4*8	405.36
