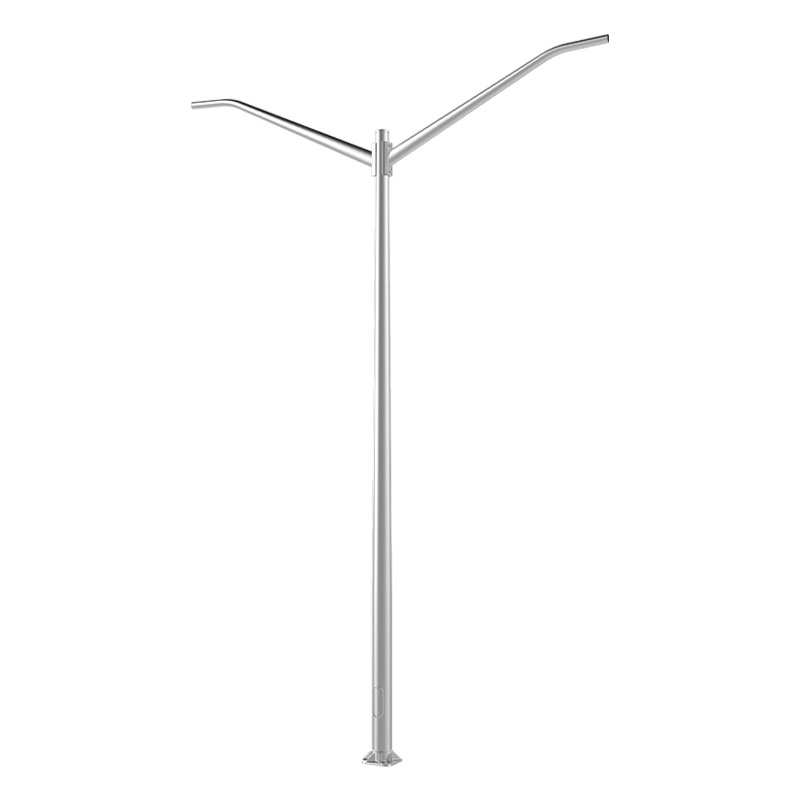

Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio a Flangia di Base

Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio a Flangia di Base
  • Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio a Flangia di Base
  • Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio a Flangia di Base

Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio a Flangia di Base

PALO

A conferma della norma ASTM B221, l'albero e il braccio del palo saranno realizzati in AL6063 estruso. Dopo la saldatura della flangia di base, l'intero albero verrà sottoposto a trattamento termico T6 a tutta lunghezza.

BUCO DELLA MANO

Di fronte al foro per la mano sarà presente un foro per la mano rinforzato in alluminio pressofuso con coperchio della porta in alluminio e una vite di messa a terra.

PIASTRA DI BASE

Flangia di base in alluminio pressofuso, realizzata in materiale A356-T6.

COPERTURA DI BASE

Copertura di base rotonda in alluminio pressofuso, realizzata in materiale A356.

COPERTINA SUPERIORE

Copertura superiore rotonda in alluminio pressofuso, realizzata in materiale A356.

Richiesta di informazioni
Precedente: Palo Conico in Alluminio da 20-40 Piedi, Montaggio Interrato Prossimo: Palo Conico in Alluminio a Doppio Braccio da 20-40 Piedi, Montaggio Interrato

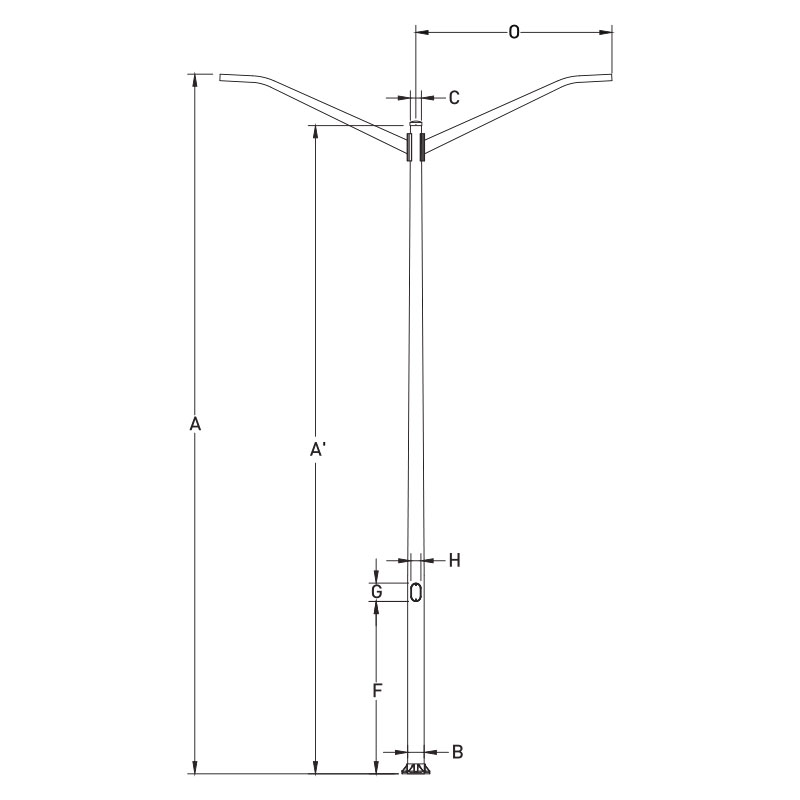

Codice articolo Altezza di montaggio
"Ft"
A		 Braccio
Lunghezza
"Ft"
O		 Palo
Altezza
"Ft"
A'		 In basso
Dia
"In"
B		 Top
Dia
"In"
C		 Muro
Spessore
"In"		 Porta
Altezza
"In"
F		 Porta
Dimensione
"In"
H*G		 Base
Piatto
"In"		 Bullone
Dimensione
"In"		 Bullone
Cerchio
"In"		 Circa
Peso
"Ibs"
AP-60-45-C-19-X-XX-XX 20 4 19 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 93.63
AP-60-45-C-18-X-XX-XX 20 6 18 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 97.93
AP-60-45-C-17-X-XX-XX 20 8 17 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 105.01
AP-60-45-D-19-X-XX-XX 20 4 19 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 107.3
AP-60-45-D-18-X-XX-XX 20 6 18 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 110.69
AP-60-45-D-17-X-XX-XX 20 8 17 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 118.67
AP-60-45-C-24-X-XX-XX 25 4 24 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 110.72
AP-60-45-C-23-X-XX-XX 25 6 23 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 107.3
AP-60-45-C-22-X-XX-XX 25 8 22 6 4.5 0.156 18 3*5 10*10 1*36*4 9-10 119.82
AP-60-45-D-24-X-XX-XX 25 4 24 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 143.28
AP-60-45-D-23-X-XX-XX 25 6 23 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 129.83
AP-60-45-D-22-X-XX-XX 25 8 22 6 4.5 0.188 18 3*5 10*10 1*36*4 9-10 125.73
AP-70-45-C-24-X-XX-XX 25 4 24 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 126.02
AP-70-45-C-23-X-XX-XX 25 6 23 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 130.89
AP-70-45-C-22-X-XX-XX 25 8 22 7 4.5 0.156 18 4*6 11*11 1*36*4 10-11 136.25
AP-70-45-D-24-X-XX-XX 25 4 24 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 145.44
AP-70-45-D-23-X-XX-XX 25 6 23 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 149.52
AP-70-45-D-22-X-XX-XX 25 8 22 7 4.5 0.188 18 4*6 11*11 1*36*4 10-11 154.08
AP-80-45-D-29-X-XX-XX 30 4 29 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 184.87
AP-80-45-D-28-X-XX-XX 30 6 28 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 187.97
AP-80-45-D-27-X-XX-XX 30 8 27 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 191.67
AP-80-45-D-34-X-XX-XX 35 4 34 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 209.33
AP-80-45-D-33-X-XX-XX 35 6 33 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 216.54
AP-80-45-D-32-X-XX-XX 35 8 32 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 219.36
AP-80-45-E-34-X-XX-XX 35 4 34 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 268.13
AP-80-45-E-33-X-XX-XX 35 6 33 8 4.5 0.25 35 4*6 12*12 1*36*4 11-12 273.62
AP-80-45-E-32-X-XX-XX 35 8 32 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 275.49
AP-10-60-D-34-X-XX-XX 35 4 34 10 6 0.188 18 4*8 13*13 1*48*4 13-15 268.77
AP-10-60-D-33-X-XX-XX 35 6 33 10 6 0.188 18 4*8 13*13 1*48*4 13-15 269.87
AP-10-60-D-32-X-XX-XX 35 8 32 10 6 0.188 18 4*8 13*13 1*48*4 13-15 272.16
AP-80-45-D-38-X-XX-XX 40 6 38 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 238.23
AP-80-45-D-37-X-XX-XX 40 8 37 8 4.5 0.188 18 4*6 12*12 1*36*4 11-12 247.58
AP-80-45-E-38-X-XX-XX 40 6 38 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 303.49
AP-80-45-E-37-X-XX-XX 40 8 37 8 4.5 0.25 18 4*6 12*12 1*36*4 11-12 305.63
AP-10-60-D-38-X-XX-XX 40 6 38 10 6 0.188 18 4*8 13*13 1*48*4 13-15 298.13
AP-10-60-D-37-X-XX-XX 40 8 37 10 6 0.188 18 4*8 13*13 1*48*4 13-15 300.64
